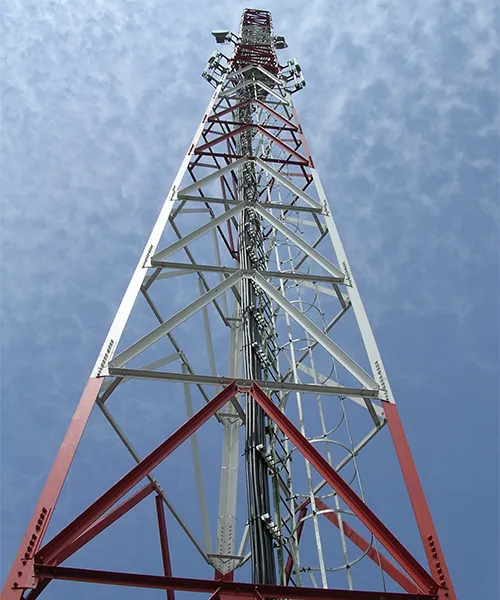

Torre de comunicación angular de acero de 3 patas
Torres autoportantes fabricadas con perfiles angulares de acero para su uso como torres de telecomunicaciones con alturas comprendidas entre 5 y 80 metros
Las torres de comunicación angulares de acero de tres patas constan de tres patas de acero angular que convergen en una configuración triangular y se fijan con pernos. Las placas de acero y las conexiones en cada unión refuerzan la estabilidad de la estructura y su capacidad para soportar fuertes vientos. Gracias a su robusta estructura, las torres de comunicación de tres patas se utilizan ampliamente en zonas suburbanas y rurales remotas para garantizar una cobertura de comunicaciones fiable.
- Normas de diseño ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Rango de altura 5–80m, adaptable a las necesidades del proyecto
- Velocidad del viento de diseño Hasta 300 km/h, ajustada según las condiciones del sitio
- Tratamiento de la superficie Galvanizado en caliente; pintura
- Diseño estructural
- Especificaciones
- Características
- Proyecto
- Fabricación
- Disposición de 3 patas
La estructura se basa en un diseño triangular equilátero. Las tres patas angulares de acero están colocadas a 120° entre sí y conectadas mediante elementos horizontales y diagonales, formando una estructura rígida de armazón espacial. - Método de conexión
Los componentes de la torre de 3 patas se fijan mediante conexiones atornilladas, lo que resulta más fácil de transportar y más rápido de montar en el sitio sin procesos de soldadura complicados. - Diseño de cimientos
Dependiendo de las condiciones del terreno, se utiliza una base de balsa de tres hojas o zapatas independientes para equilibrar adecuadamente las cargas horizontales y garantizar la estabilidad estructural a largo plazo.
Entornos de instalación típicos
Se prefieren zonas planas con suelo estable para este tipo de torre. Por su economía y facilidad de instalación, este tipo de torre se suele elegir para zonas suburbanas y rurales, especialmente donde el terreno es más asequible y se necesita una amplia cobertura de señal.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre autoportante |
| Estándares de diseño | ANSI/TIA-222-G/H/F;EN 1991-1-4;EN 1993-3-1 |
| Certificación de calidad | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Pernos y tornillos | Grados 8.8 / 6.8 / 4.8;A325;DIN 7990,DIN 931,DIN 933;ISO 4032,ISO 4034 |
| Material principal | Acero angular |
| Rango de altura | 5–80 m, personalizable según las necesidades del proyecto |
| Velocidad del viento de diseño | Hasta 300 km/h, ajustado según las condiciones del sitio |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil esperada | Más de 20 años |
| Opciones de color | Acabado en plata (galvanizado) o pintado, sistema de colores RAL, personalizable. |
| Resistencia sísmica | Intensidad sísmica de hasta 8° |
| Rango de temperatura de funcionamiento | -35°C a +45°C |
| Plataformas de trabajo y descanso | 1–3 pzas |
| Soportes de antena | 3–18 pzas |
| Soportes para platos de microondas | 3–18 pzas |
| Características principales | Tamaño compacto, apariencia limpia y rendimiento estable |
| Norma de certificación | ||
| Estándares de diseño |
|
|
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
Pernos de anclaje
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

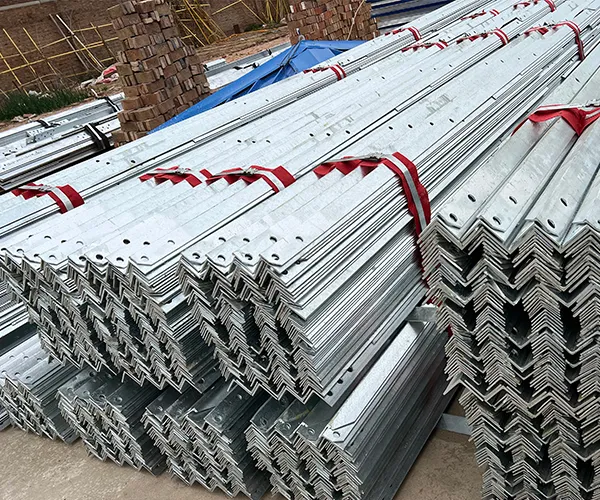

Rendimiento estructural
- Alta resistencia al viento
El marco tipo celosía con uniones de acero angulares reforzadas proporciona un soporte estable y mantiene la transmisión de señal confiable en condiciones climáticas exigentes. - Alta resistencia y durabilidad
La estructura angular de acero proporciona una gran rigidez estructural. Todas las superficies están galvanizadas por inmersión en caliente, lo que ofrece una excelente resistencia a la corrosión y una larga vida útil.

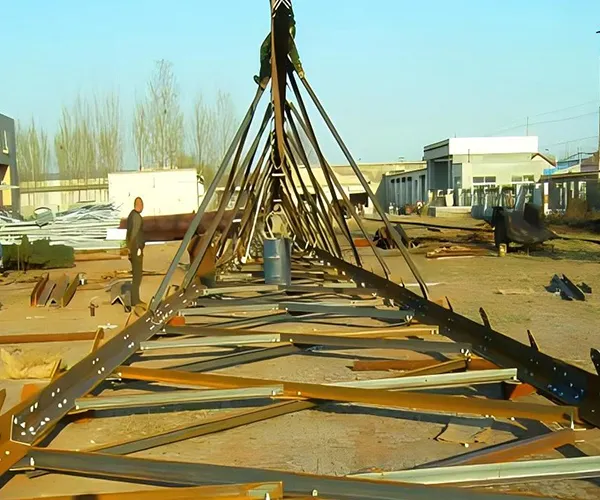

Eficiencai de costos
- Elección de material rentable
Los ángulos de acero combinan un menor costo unitario con un sólido desempeño estructural, lo que es adecuado para proyectos tanto en áreas urbanas como rurales. - Fácil instalación y bajo mantenimiento
Gracias al diseño modular, la instalación es más sencilla, el trabajo de cimentación lleva menos tiempo y el mantenimiento continuo tiene un coste menor.

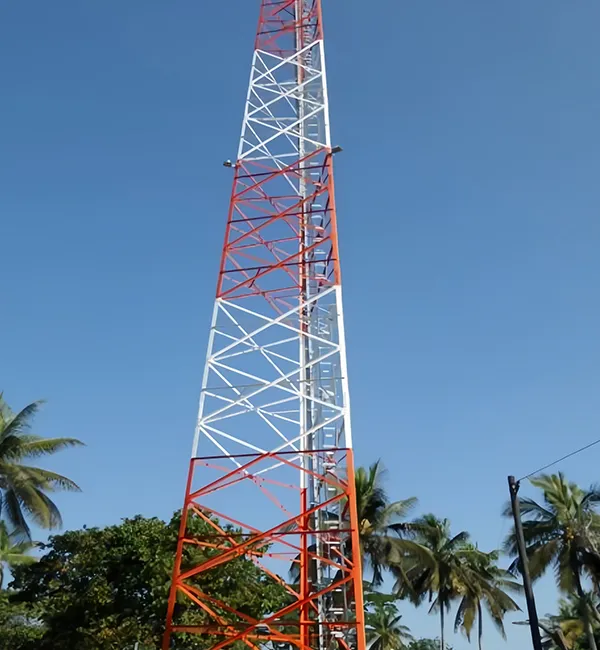

Aplicación y adaptabilidad
- Adaptable a diferentes entornos
Las torres angulares de acero de tres patas son ideales para condados, pueblos, campos abiertos, zonas montañosas y escenarios especiales como instalaciones de comunicación temporales. Estas torres angulares de acero son ideales para sitios con bajo impacto visual y acceso limitado. - Rendimiento técnico confiable
Con un diseño estructural probado y consolidado, estas torres ofrecen una alta rigidez general y una gran capacidad de carga. Funcionan bien en entornos complejos y en zonas donde el transporte y la instalación son más difíciles. Permiten el montaje de diversos tipos de equipos de comunicación según las necesidades del proyecto.
-

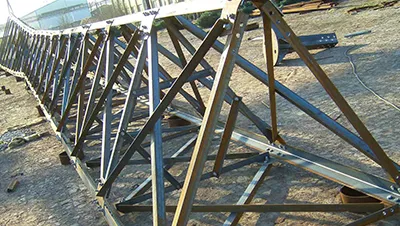

Torre angular de acero de 3 patas de 60m -

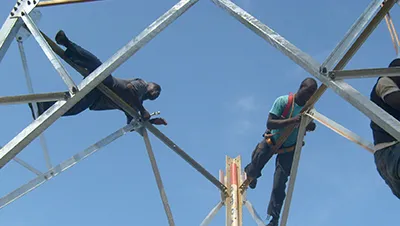

Torre angular de acero de 3 patas de 50m -

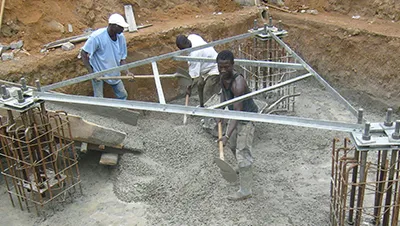

Torre angular de acero de 3 patas y 22m
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
También ofrecemos radomos de antenas de FRP y una amplia gama de accesorios para torres de telecomunicaciones.
¿Qué tipos de antenas se pueden instalar en torres de telecomunicaciones angulares?
Las torres de telecomunicación angulares admiten una amplia gama de antenas utilizadas para redes móviles, transmisión de datos, radiodifusión y comunicación inalámbrica. Las opciones más comunes incluyen las siguientes:
| Tipo de antena | Descripción |
| Antenas de panel (antenas sectoriales) | Se utiliza comúnmente en redes 4G/5G y GSM. Sus tamaños típicos son 2.52 × 0.265 × 0.13 m y 1.31 × 0.32 × 0.11 m. |
| Antenas parabólicas | Se utiliza principalmente para enlaces de microondas. Los diámetros comunes son 0.6 m, 0.9 m, 1.2 m, 1.6 m, 1.8 m y 2.4 m. |
| RRU (Unidad de radio remota) | Las unidades de radio inalámbricas suelen tener unas dimensiones de alrededor de 0.45 × 0.32 × 0.25 m y se instalan cerca de las antenas para reducir la pérdida de señal. |
| Antenas WiFi | Incluye antenas de rejilla, antenas direccionales parabólicas, antenas Yagi y antenas omnidireccionales. |
| Otras antenas | Antenas de doble banda VHF/UHF y antenas de sintonización de frecuencia para necesidades de comunicación especializadas. |
