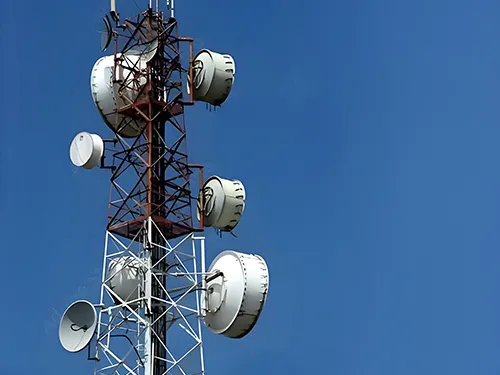

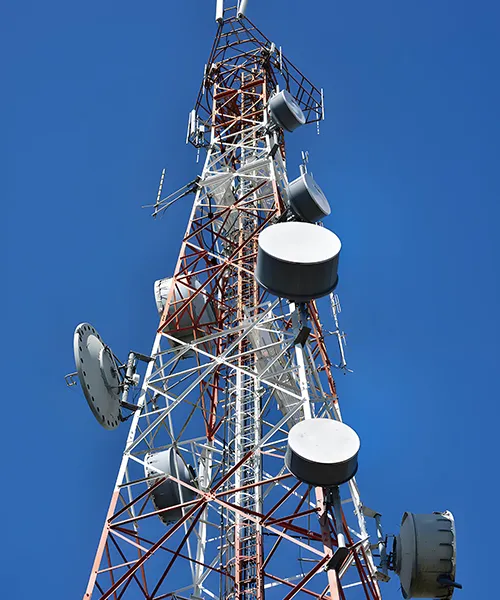

Torre de comunicación por microondas
Torres de celosía de acero autoportantes diseñadas para soportar antenas de microondas para aplicaciones de telecomunicaciones, disponibles en opciones de altura de 5 a 200 metros
Las torres de comunicación por microondas son estructuras de acero que soportan antenas de microondas para la transmisión de señales inalámbricas a larga distancia. Estos mástiles de comunicación se utilizan ampliamente en redes de telecomunicaciones y radiodifusión para mantener estables los enlaces de microondas punto a punto para datos, radio y otras señales inalámbricas.
Estas torres de celosía de acero autoportantes suelen instalarse en terrenos abiertos, tejados de edificios o cimas de montañas, según las necesidades de cobertura. Las estructuras de soporte están construidas para soportar fuertes vientos y suelen estar hechas de acero angular, placas de acero o perfiles tubulares de acero. Todos los componentes estructurales se conectan con pernos y se galvanizan por inmersión en caliente tras la fabricación para protegerlos de la corrosión y prolongar su vida útil.
- Norma de diseño ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1
- Rango de altura 5–200 m
- Velocidad del viento de diseño Hasta 300 km/h (según los requisitos del proyecto)
- Tratamiento superficiaGalvanizado en caliente; Pintura
- Diseño estructural
- Especificaciones
- Características
- Proyecto
- Fabricación
- Estructura de la torre
La mayoría de las estructuras de torres se construyen con secciones angulares de acero, tubos de acero y su altura generalmente se establece entre 15 y 150 metros según los requisitos específicos del proyecto. - Plataformas de antena

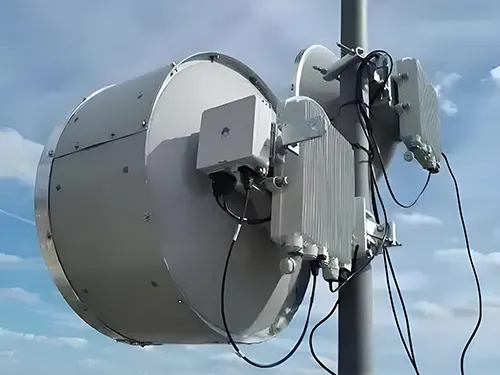

Se utilizan plataformas dedicadas para instalar antenas parabólicas, antenas de panel plano y otros equipos de comunicación por microondas. - Sistema de protección contra rayos
Se instalan pararrayos en la parte superior de las torres y toda la estructura está conectada a tierra adecuadamente para protegerse contra los rayos.
Entornos de instalación típicos
Las torres por microondas están diseñadas para la transmisión a larga distancia, por lo que son adecuadas para zonas montañosas, islas y otros lugares con terrenos complejos.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre autoportante |
| Espesor del hielo | 5–10 mm (varía según la región) |
| Resistencia sísmica | Intensidad sísmica de hasta 8° |
| Rango de temperatura de funcionamiento | –45°C a +45°C |
| Desviación vertical | ≤ 1/1000 |
| Proveedor de materiales | Baosteel / Shougang Steel / Hansteel / Tangsteel |
| Estándar de diseño | ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Pernos y tornillerías | Grado 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Acero angular o acero tubular |
| Rango de altura | 5–200 m |
| Velocidad del viento de diseño | Hasta 300 km/h (según requerimientos del proyecto) |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil | Más de 20 años |
| Color | Plateado (galvanizado) o pintado (color RAL estándar), personalizado |
| Método de instalación | Instalaciones en suelo, en azoteas e instalaciones en pendientes |
| Norma de certificación | ||
| Estándares de diseño |
|
|
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
Pernos de anclaje
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Cuando las antenas de comunicación se instalan a una altura de entre 30 y 50 metros, las señales de microondas pueden alcanzar una distancia mucho mayor. En condiciones normales de funcionamiento, el alcance de la señal puede alcanzar entre 10 y 20 kilómetros, lo que proporciona a las estaciones base un área de cobertura mucho mayor y reduce las interrupciones de la señal. Como resultado, la transmisión de la señal se vuelve más eficiente y la comunicación se mantiene estable incluso a largas distancias.
Cada torre de comunicación por microondas está equipada con un sistema de protección contra rayos y puesta a tierra que conduce de forma segura la corriente del rayo desde la torre hasta el suelo. Con una resistencia de puesta a tierra ≤ 10 Ω, el sistema reduce eficazmente el riesgo de daños por rayos y mejora la seguridad operativa general.
-

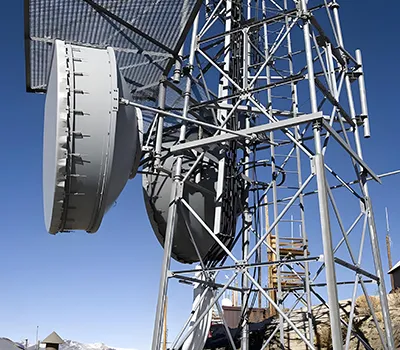

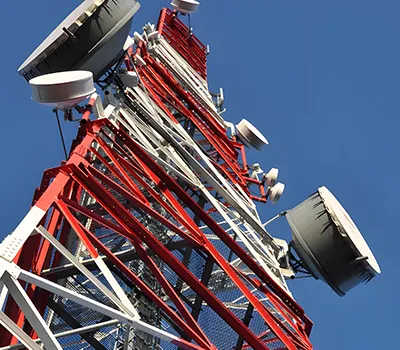

Torre de comunicación por microondas de 50m -
Torre de comunicación por microondas de 60m -

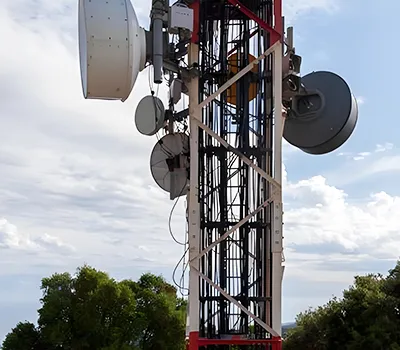

Torre de comunicación por microondas de 55m
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
También ofrecemos radomos de antenas de FRP y una amplia gama de accesorios para torres de telecomunicaciones.
