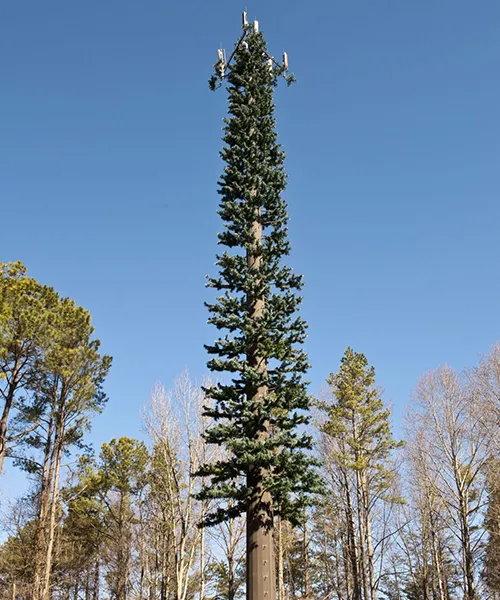

Torre de comunicaciones camuflada (Torre de pino)
Torre celular oculta camuflada para parecerse a un pino natural, disponible en opciones de altura de 5 a 40 metros
Las torres de comunicación de pino están diseñadas para imitar la forma de los pinos reales, lo que permite que las estaciones base de comunicaciones se integren de forma natural en zonas paisajísticas y ambientalmente sensibles donde las torres tradicionales no son bienvenidas. Además de proporcionar cobertura de señal de telecomunicaciones, también pueden utilizarse para la monitorización ambiental y la iluminación nocturna. La estructura se sustenta sobre una cimentación autoportante de hormigón armado, y la superficie exterior está recubierta de materiales sintéticos de corteza de árbol, lo que ayuda a que la torre se integre armoniosamente en el paisaje circundante.
- Norma de diseñoANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- Rango de altura 5–40m, adaptado a los requisitos del proyecto
- Velocidad del viento de diseñoHasta 300 km/h, según las condiciones del sitio
- Tratamiento de la superficieGalvanizado por inmersión en caliente
- Especificaciones
- Características
- Proceso de instalación
- Proyecto
- Fabricación
Entornos de instalación típicos
Las torres de pino se instalan mejor en zonas pintorescas o parques donde los pinos constituyen la vegetación predominante, como laderas boscosas y parques naturales. La forma y el color de la torre se asemejan lo más posible a los pinos reales, de modo que la estructura se integra con el entorno y no desentona.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre autoportante |
| Estándares de diseño | ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Pernos y tornillerías | Grado 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material estructural | Material estructural |
| Acabado exterior | Corteza simulada a base de polímeros |
| Material de hojas | Material ignífugo de PU |
| Rango de altura | 5–40 m, personalizado según los requisitos del proyecto |
| Velocidad del viento de diseño | Hasta 300 km/h, según las condiciones del sitio |
| Tratamiento de superficies | Galvanizado por inmersión en caliente |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil | Más de 20 años |
| Opciones de color | Acabado verde natural o colores personalizados |
| Piezas de repuesto | Escaleras de escalada, cable guía de seguridad, pernos y tuercas de anclaje y todos los accesorios de instalación |
| Forma estructural | Monopolo redondo o poligonal |
| Características principales | Estructura monopolar o monopolo estable, de sección redonda o poligonal, diseño respetuoso con el paisaje, fabricada según la norma ISO 9001 / ISO 14001 |
| Norma de certificación | ||
| Estándares de diseño |
|
|
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
Pernos de anclaje
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Aplicaciones y durabilidad

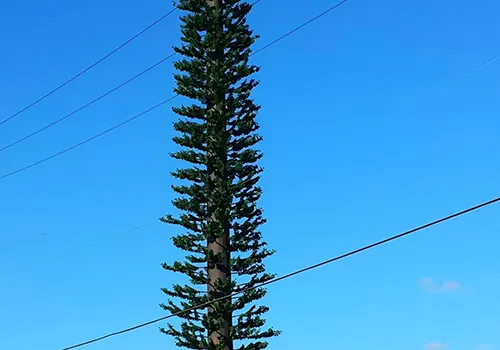

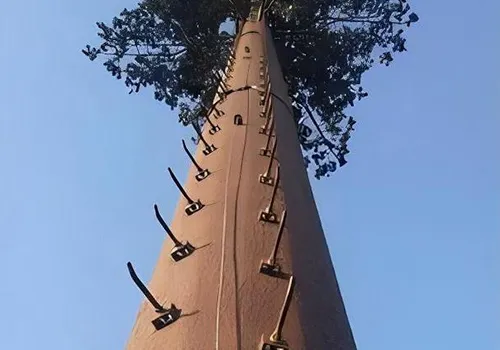

Las torres de pino pueden integrar sensores de monitoreo ambiental, cámaras de vigilancia y luminarias, ideales no solo para brindar soporte de comunicación, sino también para seguridad, monitoreo e iluminación nocturna en un mismo lugar. La estructura de la torre está diseñada para soportar fuertes vientos, mientras que los materiales de camuflaje ofrecen una excelente resistencia al envejecimiento, los rayos UV y las fluctuaciones de temperatura. Esto garantiza una apariencia natural realista y duradera, además de una durabilidad superior, manteniendo la funcionalidad de comunicación completa.
Montaje en sitio

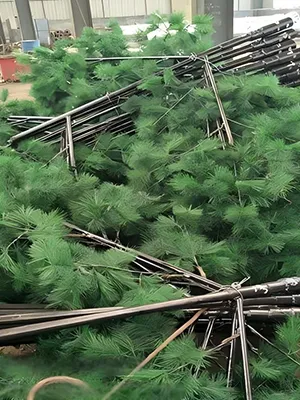

Todos los componentes de las torres de pino se entregan en el lugar de instalación y se ensamblan en el suelo antes de su elevación.
Funciones extendidas
Las torres de pino pueden equiparse con sensores de monitoreo ambiental, cámaras de seguridad y sistemas de iluminación, lo que les permite cumplir múltiples propósitos en diferentes escenarios de aplicación.
La instalación de torres de pino en obra debe seguir una secuencia sistemática para garantizar su seguridad y estética. Una vez montado todo, el proceso de instalación debe realizarse de la siguiente manera:
Trabajo de cimentación

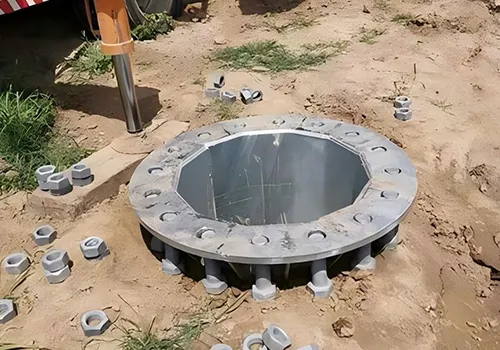

El proceso de instalación comienza con la preparación del terreno y la colocación de una cimentación de hormigón armado según los planos aprobados. Además de soportar todo el peso de la torre de pino, la cimentación de hormigón también garantiza su estabilidad a lo largo del tiempo.

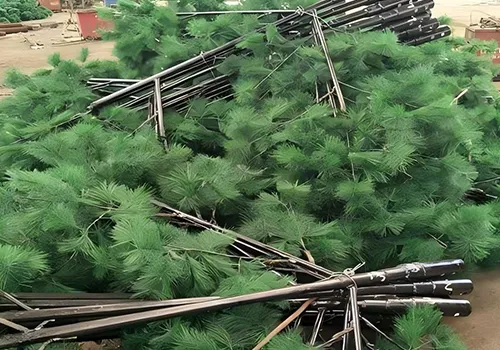

Montaje en sitio
Todos los componentes de las torres de pino se entregan en el lugar de instalación y se ensamblan en el suelo antes de su elevación.
Comprobación de conexión

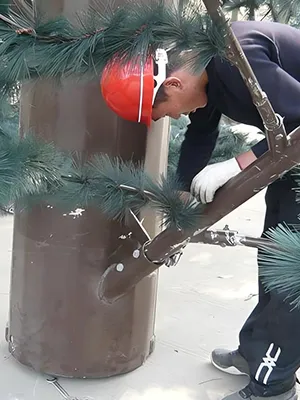

Una vez ensamblados los componentes principales, se inspeccionan todas las juntas y sujetadores utilizando las herramientas adecuadas para asegurarse de que cada conexión sea segura y esté correctamente sellada.
Elevación de torres

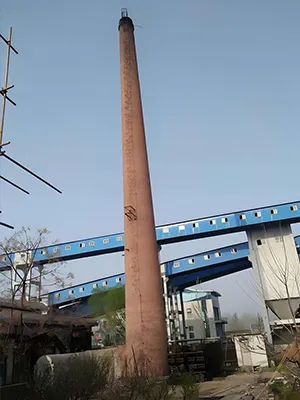

Es necesario utilizar una grúa para levantar la torre de pino ensamblada y moverla a su posición encima de los cimientos.
Fijación final

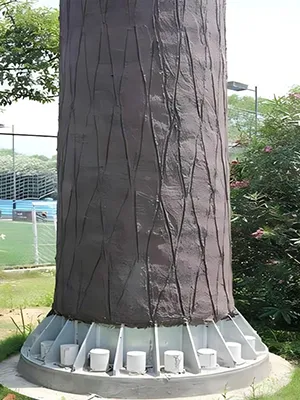

La torre camuflada se coloca con precisión sobre la base y se asegura con pernos de anclaje y otros componentes de fijación.
Instalación y prueba del sistema

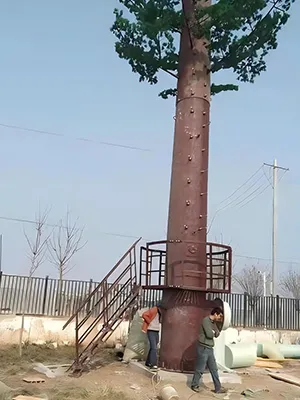

Una vez instalada la torre de pino, se conectan las líneas eléctricas y los sistemas de comunicación. Todas las funciones se prueban in situ para garantizar su correcto funcionamiento antes de la puesta en funcionamiento.

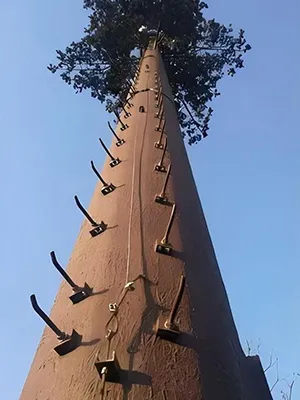

Inspección de apariencia final
Para garantizar que el pino se integre bien con el entorno circundante, se revisan y ajustan las ramas, las hojas y la superficie exterior después de la instalación.
-

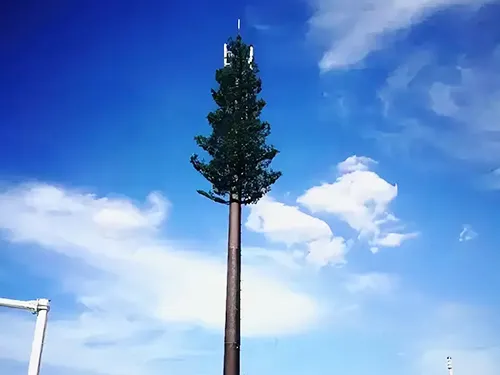

Torre de pino de 30m -
Torre de pino de 25m -

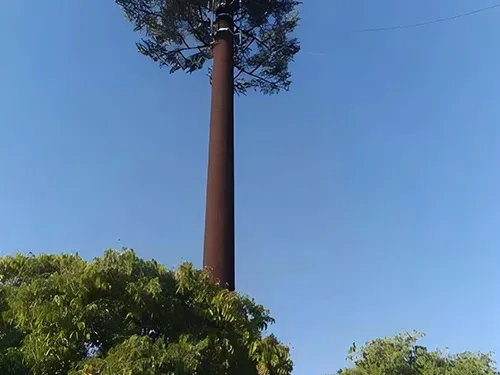

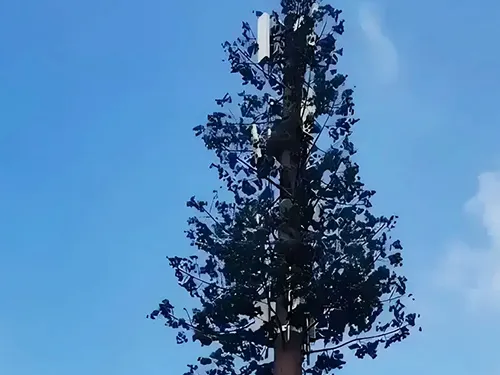

Torre de pino de 25m
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
También ofrecemos radomos de antenas de FRP y una amplia gama de accesorios para torres de telecomunicaciones.
