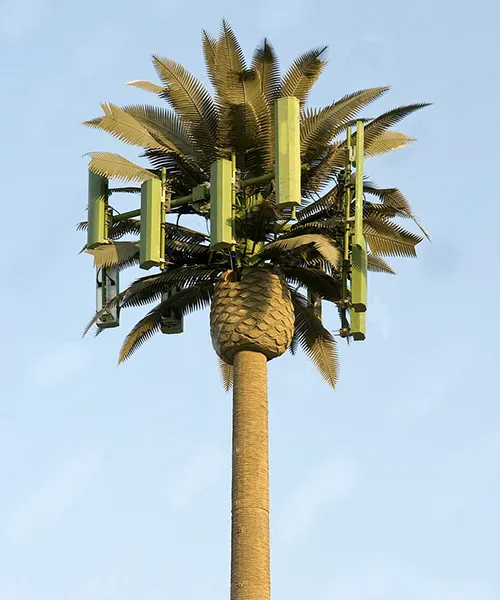

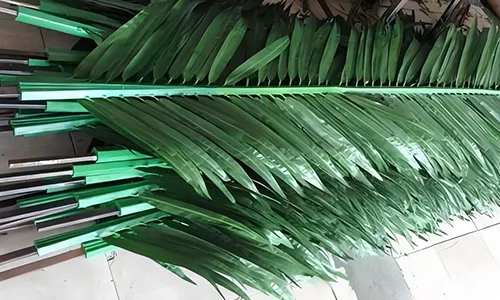

Torre de comunicaciones camuflada (Torre de palmera)
Torre celular oculta camuflada para parecerse a una palmera natural, disponible en opciones de altura de 5 a 40 metros
Las torres de palmeras camufladas son estructuras de acero para telecomunicaciones diseñadas para integrarse en espacios exteriores, a la vez que soportan antenas y sistemas de comunicación. Gracias a su superficie galvanizada en caliente, están protegidas contra la corrosión y fuertes cargas de viento, lo que proporciona un rendimiento estable durante un largo periodo. Las torres de comunicación con forma de palmera se suelen instalar en grandes espacios abiertos, como parques, zonas paisajísticas, complejos turísticos y recintos deportivos, donde el atractivo visual es tan importante como el rendimiento técnico. La estructura exterior de la torre tiene una forma y un acabado que imitan a las palmeras reales, lo que permite que la torre se integre visualmente con el paisaje circundante sin llamar la atención.
- Norma de diseño ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1
- Rango de altura 5–40 m (personalizado según los requisitos del proyecto)
- Velocidad del viento de diseño Hasta 300 km/h (personalizado según los requisitos del proyecto)
- TTratamiento de superficieGalvanizado en caliente
- Especificaciones
- Características
- Proceso de instalación
- Proyecto
- Fabricación
Entornos de instalación típicos
Para garantizar un montaje seguro y una estabilidad estructural a largo plazo, los lugares de instalación deben ubicarse en terrenos planos y estables para evitar daños irreparables al entorno natural. La mejor ubicación para las torres de comunicación de palmera es en un entorno donde se integren con el entorno, como junto a arroyos, colinas, parques o zonas con vegetación distintiva. Gracias a su diseño inspirado en las palmeras, la torre de telecomunicaciones se integra armoniosamente con el entorno y mantiene una sutileza visual, funcionando como una estructura de telecomunicaciones completa.
| Tipo de torre | Torre autoportante |
| Norma | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y tornillos | Grado 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material | Poste principal: Placas de acero | Apariencia del tronco: Corteza simulada de polímero | Hojas: Material ignífugo de PU |
| Altura | 5–40 m (personalizado según los requisitos del proyecto) |
| Velocidad del viento de diseño | Hasta 300 km/h (personalizado según los requisitos del proyecto) |
| Tratamiento de superficies | Galvanizado por inmersión en caliente |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil | Más de 20 años |
| Color | Acabado verde natural o colores personalizados |
| Norma de certificación | ||
| Estándares de diseño |
|
|
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
Pernos de anclaje
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Las torres de palmera están diseñadas para replicar la apariencia de una palmera real, por lo que se pueden instalar en áreas visualmente sensibles donde no se permiten torres de estaciones base convencionales, como parques, zonas residenciales, áreas escénicas y sitios turísticos..
Un sistema de protección contra rayos incorporado guía de forma segura la descarga eléctrica hacia el suelo, lo que ayuda a proteger tanto la torre de palmera como los equipos cercanos durante las condiciones de tormenta.

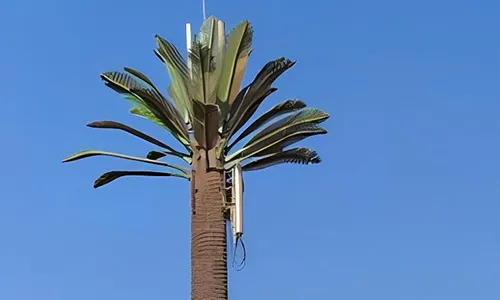

Al imitar la textura de las hojas y el tronco de las palmeras reales, la torre se integra de forma natural con el entorno. Existen diversas opciones de altura para las torres de palmeras, siendo las más comunes las que van de 8 a 40 metros.
La instalación de una torre de palmera camuflada se realiza directamente en el sitio a través de una serie de pasos coordinados, para garantizar que cada etapa, desde la cimentación hasta los ajustes finales, se complete correctamente.

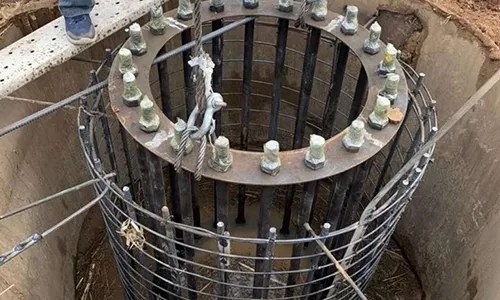

Preparación de la cimentación
El proceso de instalación comienza con la preparación de la cimentación en el sitio seleccionado. Se realiza una excavación según los planos estructurales, seguida del vertido de una base de hormigón armado que soportará todo el peso de la torre de palmeras y la mantendrá estable a lo largo del tiempo.

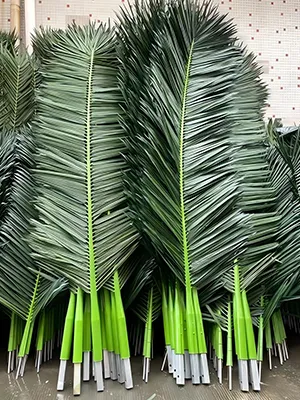

Montaje de piezas in situ
Todos los componentes de la torre de palmera se transportan al sitio y se ensamblan primero en el suelo, lo que ayuda a simplificar el levantamiento y el posicionamiento más adelante.

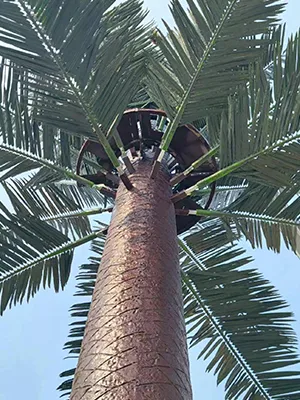

Inspección de juntas y conexiones
Después del montaje, se comprueban todos los puntos de conexión utilizando las herramientas adecuadas para garantizar que las uniones sean firmes y los sellos estén correctamente colocados.

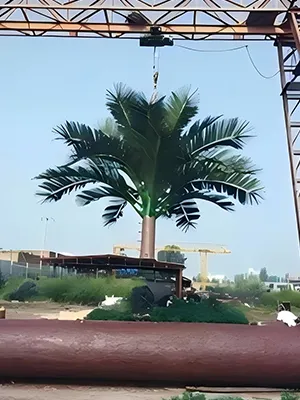

Elevación y posicionamiento de torres
La torre de palmeras se levanta con ayuda de una grúa y se coloca en posición encima de los cimientos, en una alineación precisa con los mismos.

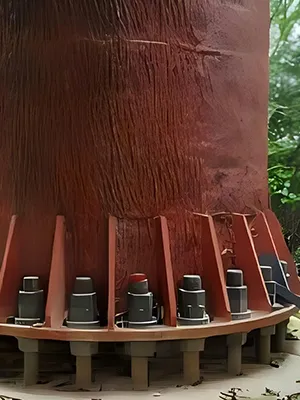

Fijación de la torre a los cimientos
Una vez colocada correctamente, la torre de palmera camuflada se fija a la cimentación mediante pernos de anclaje y otros elementos de fijación.

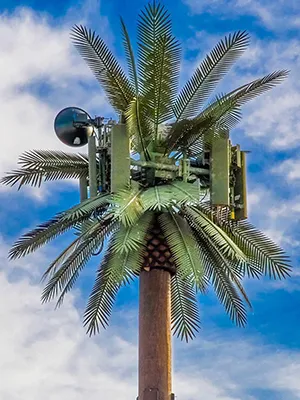

Conexión y puesta en servicio del sistema
Una vez completada la instalación mecánica, se conectan y prueban los sistemas eléctricos y de comunicación para confirmar el funcionamiento normal.

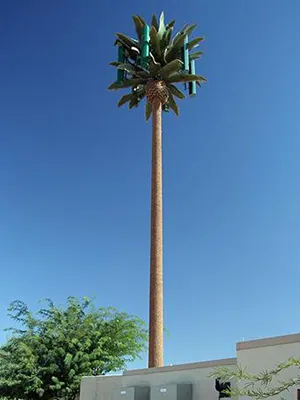

Inspección exterior final
En la etapa final, el acabado del tronco y las hojas de palma se revisan cuidadosamente y se ajustan según sea necesario para garantizar que todas las partes visibles estén correctamente alineadas y la torre mantenga una apariencia de palmera ordenada y natural.
-

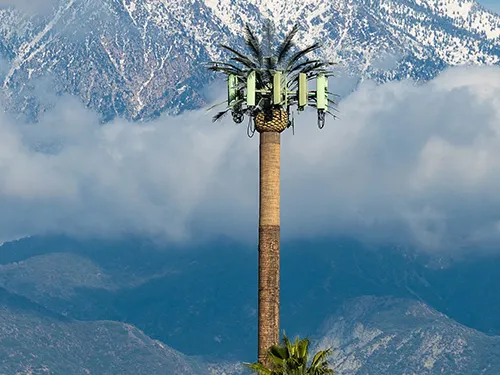

Torre de palmeras instalada en zona de gran altitud -

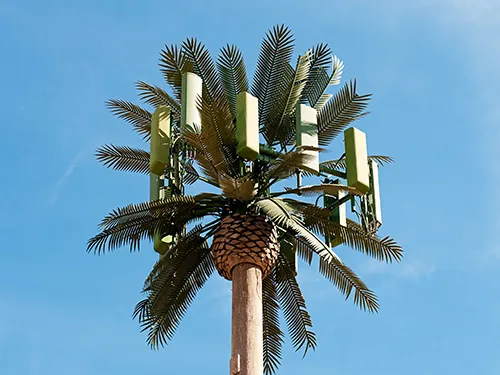

Torre camuflada de palmera de 15m -

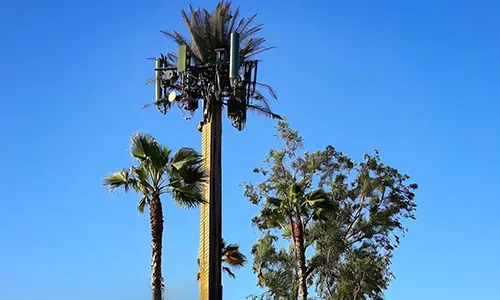

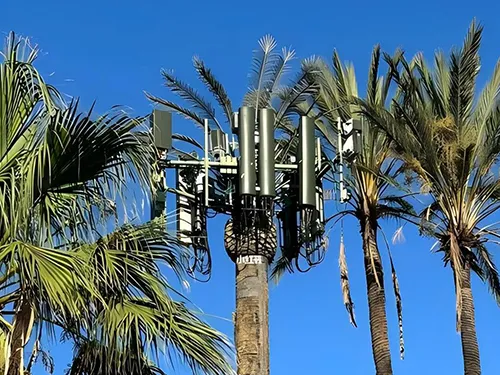

Torre de palmeras instalada en un parque público
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
También ofrecemos radomos de antenas de FRP y una amplia gama de accesorios para torres de telecomunicaciones.
